För dyrt med bergvärme? Här är en lösning – utan borrhål

Svårt att borra hål för bergvärme och dyr fjärrvärme? Det finns alternativ. Här är en lösning som mer än halverat energiåtgången i ett område i Lund.

Spillvärme från hus och verksamheter värmer numera företagsbyn Medicon Village och tre bostadsrättsföreningar, med cirka 300 lägenheter, i Lund. Uppvärmningen sker med hjälp av systemet Ectogrid som tagits fram av Eon.

”…Till skillnad från mer högtempererade system kan vi bygga med oisolerade plaströr, vilket har fördelar. Dessutom behöver vi bara två rör för värme och kyla…”

Niklas Johansson, eon

Läs också:
Hemligheten med nya tekniken: Framledningstemperatur under 70 grader

Läs också:
Byter till bergvärme: ”Får en bättre energiklassning”

– I normala fall bygger vi systemet helt utan fjärrvärme, särskilt utanför Sverige. Här i Lund fanns den redan kopplad, men används nu bara som möjlig backup, säger Niklas Johansson, kommersiell produktchef hos Eon.

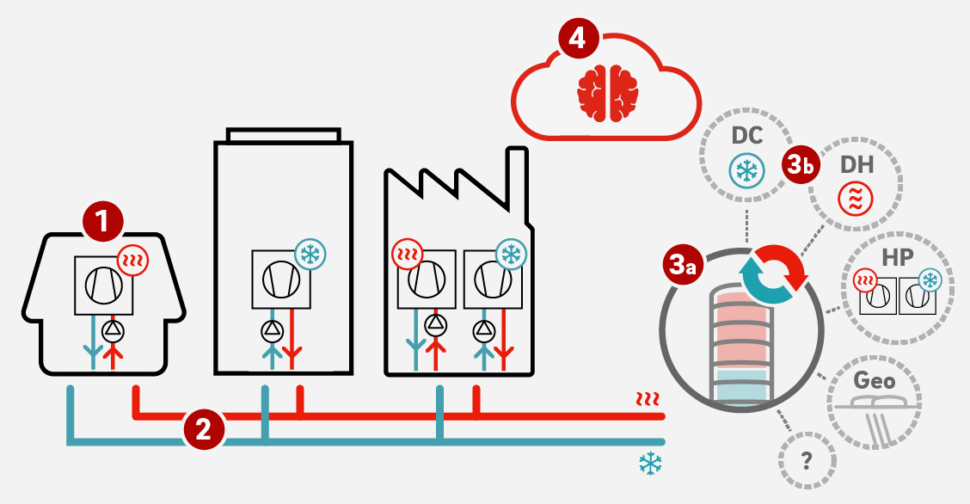

Systemet Ectogrid beskrivs enklast som ett lokalt, slutet nät för överföring av värme och kyla. I företagsbyn Medicon Village kommer spillvärmen från laboratorier och kontor. Det behövs inga borrhål för bergvärme.

– När vi kyler ner ett kontor skapas spillvärme som en del i processen. Via ledningar i marken förflyttas värmen till hus som har värmebehov, säger Niklas Johansson.

Spillvärmen har lägre temperatur än vanlig fjärrvärme, men räcker ändå till. Värmepumpar och kylmaskiner i byggnaderna justerar till de temperaturer som behövs där. När värmen avgetts skapas ett kallare flöde som kan ge kylning där det behövs.

Alla energiflöden i systemet optimeras av egenutvecklade styrningen Ectocloud. Den ser till att energin lagras och delas så effektivt som möjligt innan ny energi tillförs.

För att göra det möjligt samlar Ectocloud in data om bland annat väder, lokal energiproduktion och energipriser. Mellanlagring av värme och kyla sker i en sorts termos, ett högt torn, på företagsbyns område.

Behövde ni gräva ner några ledningar?

– Ja, vi bygger som regel alltid nytt termiskt nät. Men till skillnad från mer högtempererade system kan vi bygga med oisolerade plaströr, vilket har fördelar. Dessutom behöver vi bara två rör för värme och kyla, i stället för det normala fyra, säger Niklas Johansson.

Ectogrid har hittills hjälpt Medicon Village att minska sin köpta energi med drygt 60 procent sedan starten 2019. Enligt Eon motsvarar det uppvärmningen av runt 400 hushåll och minskning av koldioxidutsläpp med 70 procent. Energikostnaden minskar med cirka 20 procent.

Än så länge finns inga andra installationer av systemet i Sverige, men utomlands är några stora projekt på gång. Längst har installationen kommit i Silvertown i östra London. Här byggs en ny stadsdel med över 6 500 lägenheter och kontor. De tre första byggnaderna stod klara i somras. All uppvärmning och kylning sker med hjälp av Ectogrid.

I Sverige har bostadsrättsföreningar i Hammarby sjöstad, i södra Stockholm, visat intresse för systemet. Syftet var att koppla bort sig från fjärrvärme på grund av de ökande priserna.

Bergvärme är ofta det första alternativet, men ett tiotal föreningar kan inte borra hål på grund av tunnelbanans dragning. Ectogrid sågs som ett alternativ men visade sig bli för dyrt, enligt Jörgen Lööf, vd för Electricity.

Läget 2018:
Nya bostäder sviker energilöftet

– Jag kan inte kommentera specifika fall, men förutsättningarna skiljer sig mellan olika områden. I Hammarby sjöstad har föreningarna andra tekniska och ekonomiska förutsättningar än i Medicon Village. Därför landade man i en annan lösning. Det är alltså inte så att Ectogrid i sig är dyrare, utan att varje område behöver en lösning anpassad efter lokala behov, säger Niklas Johansson.
