Här är 7 speciallösningar: ”Vi fick dra fram alla golvvärmematningar i gula 50-slangar”

Kompromisslösa arkitekter och VVS-lösningar som montörerna aldrig stött på tidigare. Installationerna i huset, som visas i tv-programmet Grand Designs, blev en rejäl utmaning för Gustav Theander Gransten och hans kollegor. Så här gjorde de.

Fick stå på reglarna och installera
Udda VVS-lösningar i huset utan väggar: ”Väldigt trångt på vissa ställen”

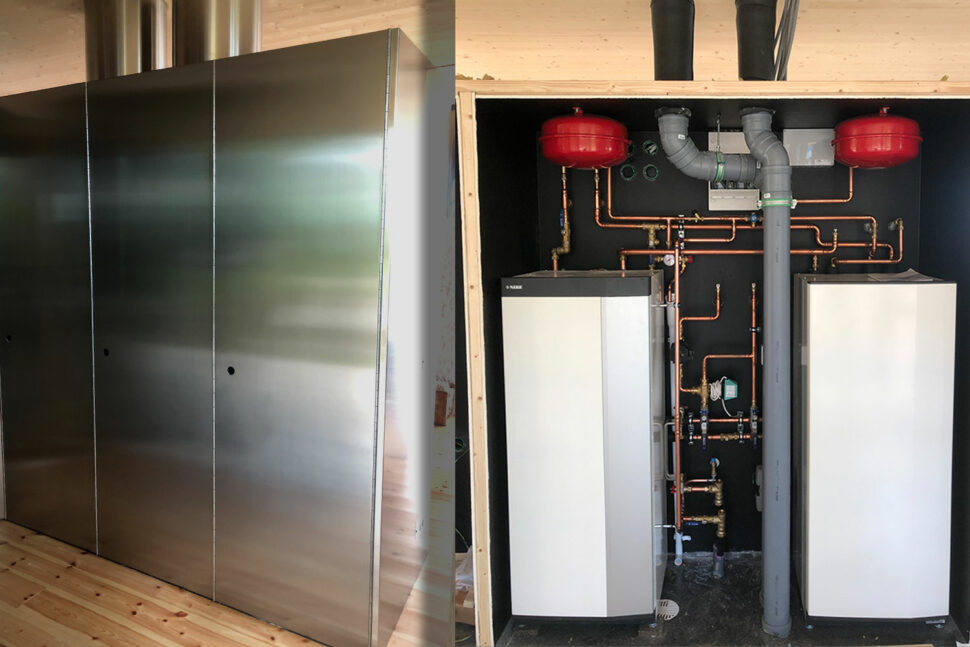

Gustav Theander Gransten om VVB-placeringen:
”Det är riktigt finurligt gjort – bara rörstumparna kommer ner”

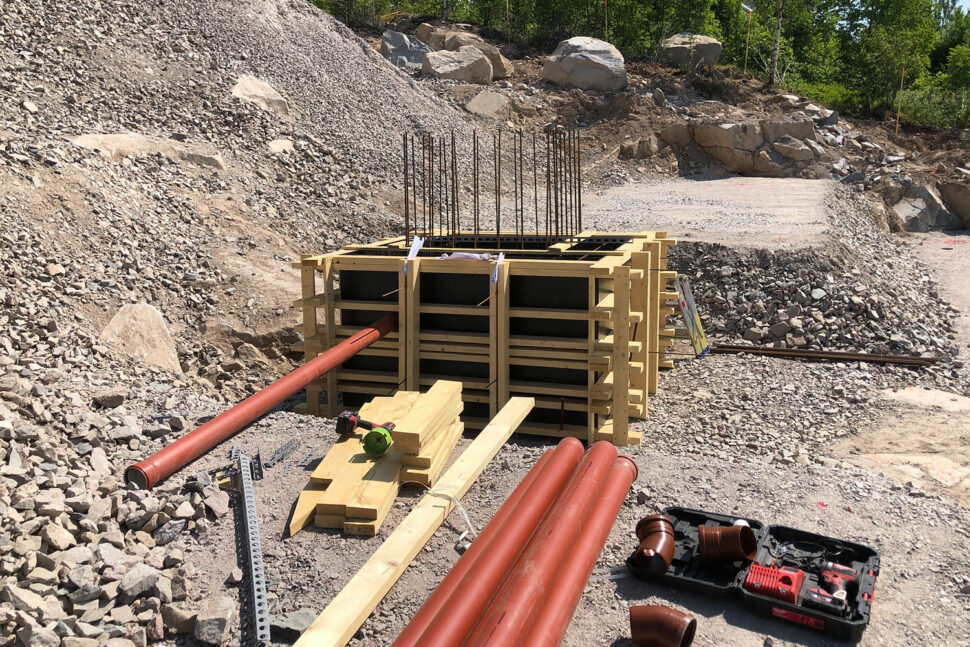

1. Fundamentlåda för rören för att dölja allting underifrån

Vi började med att lägga ut 110 avloppsrör samt skyddsrör/genomföring som vi gick in med i fundamentlådan. Efter gjutningen kommer rören upp i golvet i pannrummet i mitten av huset. I betongfundamentet finns dagvattenrör, avlopp, bergvärme, vatten samt en vattenutkastare. Vi gick vidare rakt upp med dagvattnet genom pannrummet upp på taket där vi satte två takbrunnar eftersom inga vanliga stuprännor fick synas. Allt smältvatten och regn från taket går ner genom pannrummet och ner i fundamentet.

2. Värmekablar till vattnet …

… installerades hela vägen igenom fundamentet och upp i takbrunnarna för att förhindra frysning. Vattnet fördelas ut till flera fördelare i huset, och även de är dolda bakom en trälucka.

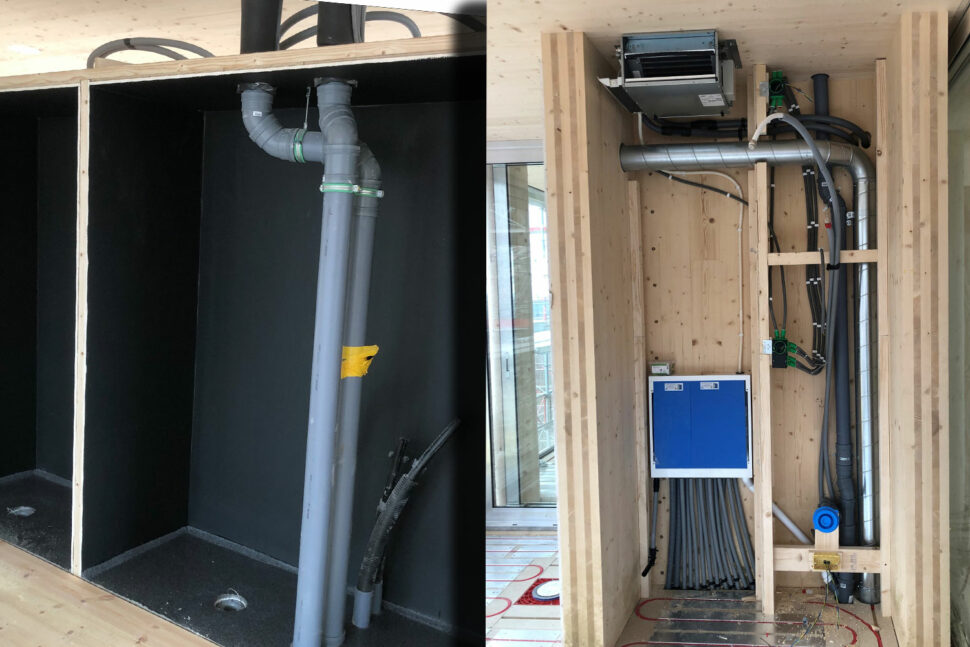

3. Allt skulle döljas

All VS, el, samt ventilation ligger i ett installationsgolv för att dölja det underifrån och ovanifrån. Det var en utmaning att ta sig fram och igenom alla reglar. Man fick verkligen prata ihop sig med elektriker och ventilationstekniker så att alla fick plats. Ventilationsmontörerna fick göra flera fyrkantiga, lägre men bredare kanaler för att vi skulle få komma förbi med fall på avloppsrören.

4. Handspårade golvvärmeskivor

Installationsgolvet fylldes upp med sprutisolering innan vi lade på de spårade golvvärmeskivorna. Alla vändningar och många, raka spårningar gjorde vi för hand för att träffa rakt på våra gula 50-rör där vi fick ta rätt på golvvärmen.

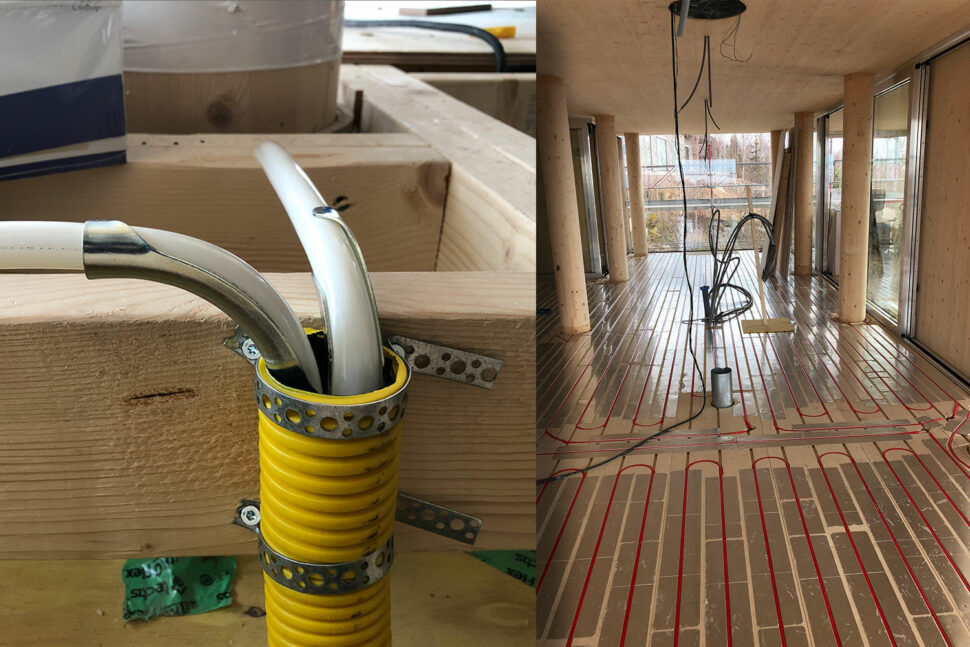

5. Gula 50-slangar till matningarna

Eftersom alla innerväggar och ytterväggar är golvmonterade glasväggar med skjutpartier hela vägen ner i golvet fick vi dra fram alla golvvärmematningar i gula 50-slangar i bjälklaget ut till varje rum. Det gällde att mäta ut exakt på millimetern var varje slinga skulle starta och avsluta så det blev rätt med golvskivorna. Det var första gången vi testade att göra så och det gick väldigt bra.

6. Lyftkran till pumpen

Bergvärmepumpen fick lyftas ner med kran eftersom det var för brant för att gå ner med den.

Hemmafixarens miss
Kopplingskaoset i tv – sprutade vatten över köket: ”Jag får bjuda på den”

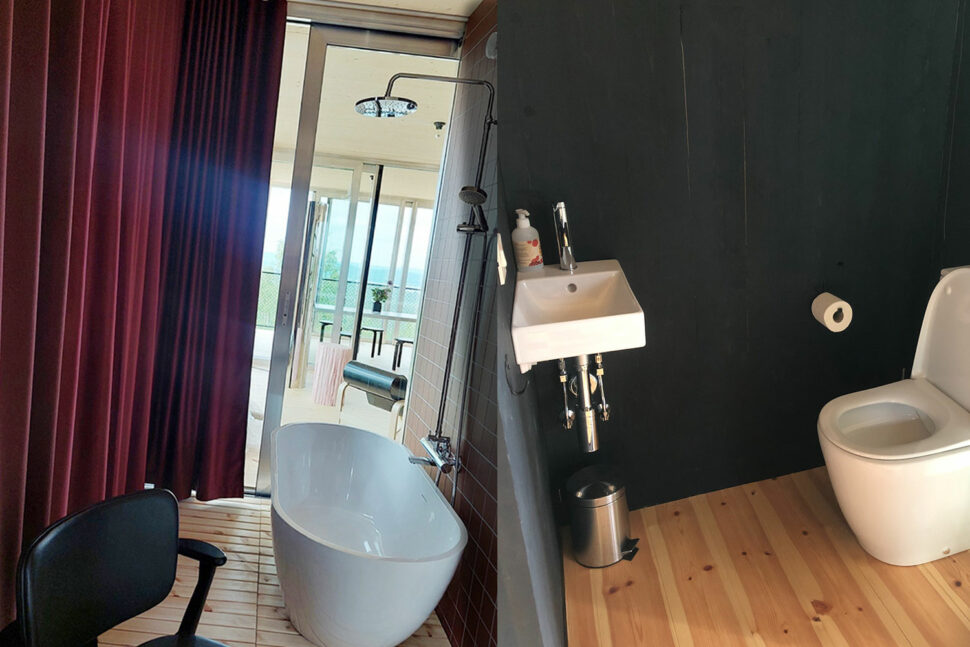

7. Blandare inbyggda i väggen

Toaletterna och de inbyggda blandarna hade arkitekterna köpt själva och är av för oss okända fabrikat, så där fick vi göra avvikelser.
